◆ Zipline-Technik · Linienplanung

Eine Zipline rund um magnetisches Trolleybremsen planen

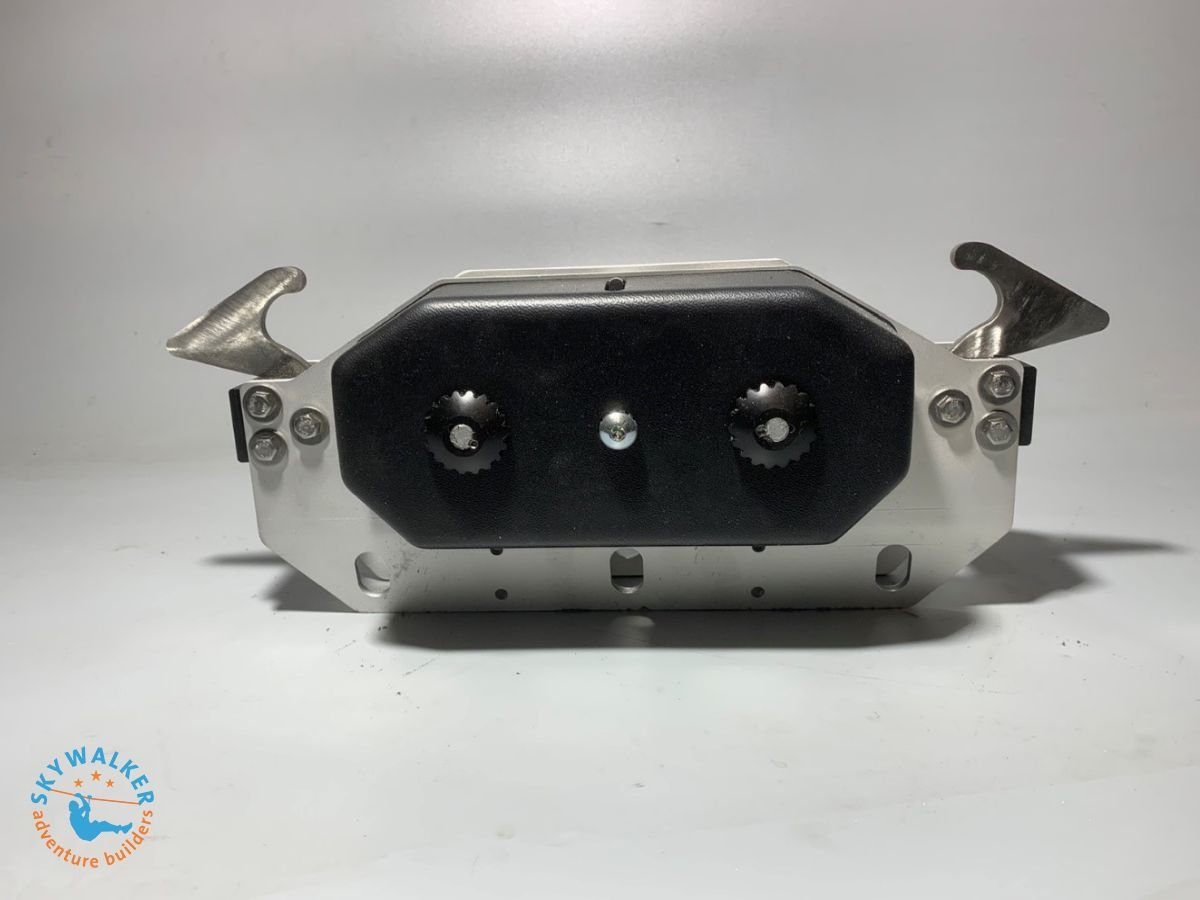

Ein selbstbremsender magnetischer Trolley hat eine Wirbelstrombremse, die den Fahrer mit steigender Geschwindigkeit zunehmend abbremst, ohne dass Beläge das Seil berühren. Für die Zipline-Planung ändert das mehr als nur den Trolley: Es verändert das mögliche Linienprofil, die Länge der Bremszone und die Größe der Landeplattform.

Auf einen Blick

Das Wichtigste in Kürze

✓
Magnetisches Trolleybremsen regelt die Geschwindigkeit auf der Strecke; eine Endbremse stoppt den Fahrer.
✓
Die Bremskraft steigt mit der Geschwindigkeit, der Unterschied zwischen leichten und schweren Fahrern wird vor der Landung kleiner.
✓
Niedrigere, gleichmäßigere Ankunftsgeschwindigkeiten können eine kürzere Bremszone und eine kleinere Landeplattform ermöglichen.
✓
Die Bremsenergie wird im Trolleygehäuse zu Wärme, nicht zu Verschleiß am Seil – plane auf stark genutzten Linien genug Trolleys zum Wechseln ein.
✓
Die Wahl des Trolleys gehört in die Planung, zusammen mit Seilspannung, Endbremse und Prüfweg.
Linienplanung

Wo das Bremsen in der Zipline-Planung ansetzt

Jede Zipline muss die Energie abbauen, die ein Fahrer auf dem Weg nach unten gewinnt. Das geht an zwei Stellen: auf der Strecke oder an der Landung. Die meisten Linien verlassen sich allein auf die Landung. Ein magnetischer Trolley verlagert einen Teil der Arbeit auf die Strecke.

Die Folge ist direkt. Wird mehr Energie auf der Strecke abgebaut, sieht die Endbremse niedrigere Ankunftsgeschwindigkeiten. Wird keine abgebaut, muss die Landung die ganze Spanne zwischen dem leichtesten und dem schwersten Fahrer aufnehmen – bei jeder Fahrt, über die gesamte Lebensdauer der Linie.

Was sich am Linienprofil ändert

Ohne Trolleybremse begrenzt die Ankunftsgeschwindigkeit, die die Endbremse beim schwersten Fahrer verkraftet, die Steilheit der Linie. Ein magnetischer Trolley hebt diese Grenze an: Er ermöglicht mit derselben Endbremse eine steilere oder längere Linie, weil der Trolley einen Teil der Geschwindigkeit vor der Landung aufnimmt.

Skywalker modelliert das in der Zipline-Simulation: Linienlänge, Höhenunterschied, Seildurchhang und -spannung, Gewichtsbereich der Fahrer, Fahrposition (sitzend oder Superman) und Luftwiderstand. Das Ergebnis ist eine berechnete Ankunftsgeschwindigkeit je Fahrergewicht, mit und ohne Trolleybremse.

Die Landung

Bremszone und Landeplattform

Magnetisches Trolleybremsen in der Zipline-Planung

Die Bremszone wird für den ungünstigsten Fall ausgelegt: den schwersten, schnellsten Fahrer bei Rückenwind. Wird die Spanne der Ankunftsgeschwindigkeiten kleiner, rückt dieser ungünstigste Fall näher an den Durchschnitt. Andere Konzepte verlängern die Bremszone, um die Extreme aufzufangen; eine Planung mit magnetischem Trolleybremsen verringert die Extreme, bevor die Zone beginnt.

Für den Betreiber kann das eine kürzere Landeplattform, weniger Platzbedarf an der Talstation und geringere Lasten am Anker der Endbremse bedeuten. Auf Standorten mit wenig Platz an der Landung – an einer Klippe, einem Gebäude oder einer geschützten Baumreihe – kann das darüber entscheiden, ob die Linie überhaupt gebaut werden kann.

Betrieb und Konformität

Wärme, Verschleiß und Wartung in der Planung

Eine Wirbelstrombremse wandelt Geschwindigkeit im Trolley in Wärme um. Das Seil ist keine Bremsfläche, das Trolleybremsen verursacht also keinen Verschleiß am Tragseil. Räder und Lager des Trolleys verschleißen dennoch und werden im normalen Zyklus geprüft.

Plane das ein: Sieh auf Linien mit hohem Durchsatz genug Trolleys zum Wechseln vor und berücksichtige Abkühlzeit im Betriebsplan.

Normen und Prüfweg

Die Zipline wird nach EN 15567-1 ausgelegt. Trolleys haben die Belastbarkeitsangabe und Dokumentation des Herstellers. Das Bremskonzept – Trolleybremse, Endbremse und gegebenenfalls Notfallbremse – wird früh in der Planung mit der unabhängigen Prüfstelle (z. B. TÜV) abgestimmt, nicht erst nach der Installation.

Die passende Endbremse wählen

Ein magnetischer Trolley wird immer mit einer Endbremse kombiniert. Übliche Kombinationen sind eine magnetische Endbremse für Linien mit hohem Durchsatz oder eine Federbremse auf langsameren Linien. Die Optionen findest du unter Zipline-Bremssysteme.

Häufige Fragen

Magnetisches Bremsen in der Zipline-Planung: FAQ

Wie verändert magnetisches Trolleybremsen die Zipline-Planung?

Es verlagert einen Teil des Bremsens auf die Strecke. Die Ankunftsgeschwindigkeiten werden niedriger und gleichmäßiger, was mit derselben Endbremse steilere oder längere Linien und eine kürzere Bremszone ermöglichen kann.

Braucht eine Zipline mit magnetischen Trolleys noch eine Endbremse?

Ja. Der Trolley regelt die Geschwindigkeit auf der Strecke, die Endbremse stoppt den Fahrer an der Landung. Beides wird als ein System geplant.

Welche Liniendaten braucht die Planung des magnetischen Bremsens?

Linienlänge, Höhenunterschied, Seildurchmesser und -spannung, Gewichtsbereich der Fahrer, Fahrposition und die Ziel-Ankunftsgeschwindigkeit an der Endbremse.

Werden magnetische Zipline-Trolleys heiß?

Ja. Die Bremsenergie wird im Trolleygehäuse zu Wärme. Stark genutzte Linien werden mit genug Trolleys zum Wechseln geplant, damit jeder zwischen den Fahrten abkühlt.

Lässt sich magnetisches Trolleybremsen auf einer bestehenden Zipline nachrüsten?

Oft ja, wenn Seildurchmesser, Linienprofil und Endbremse zum Trolley passen. Eine Planungsprüfung bestätigt vor der Umstellung Ankunftsgeschwindigkeiten und Ankerlasten.

✓ Ausgelegt nach EN 15567✓ Ankunftsgeschwindigkeit je Fahrergewicht berechnet✓ Linienplanung pro Projekt

Du planst eine steile oder lange Zipline?

Lege das Bremskonzept fest, bevor die Linie gezeichnet wird. Wir berechnen die Linie mit und ohne Trolleybremse, damit Trolley, Endbremse und Landung als ein System ausgelegt werden.
